Dobór zespołu śrubowo-kulowego do osi CNC: kiedy średnica, skok i precyzja decydują o pracy układu

W maszynach CNC osie liniowe często borykają się z drganiami oraz trudnymi do wyeliminowania błędami pozycjonowania. Problem ten pojawia się zazwyczaj w momencie, gdy początkowy dobór napędu liniowego nie uwzględnia w pełni rzeczywistych obciążeń roboczych układu. Nieprawidłowe dopasowanie komponentów napędowych skraca żywotność całego mechanizmu. Prowadzi to do nierównomiernego ruchu suwadła, a ostatecznie do nadmiernego zużycia prowadnic. Wymagana w precyzyjnej obróbce metali dokładność pozycjonowania drastycznie spada, nierzadko przekraczając dopuszczalny próg błędu wynoszący zaledwie 0,01 milimetra. Płynność ruchu i wieloletnia trwałość osi zależą więc od właściwej oceny parametrów mechanicznych jeszcze na etapie projektowania lub modernizacji maszyny.

Parametry geometryczne decydujące o stabilności pracy osi

Średnica gwintu to podstawowy czynnik, który determinuje nośność dynamiczną i statyczną napędu pod zadanym obciążeniem. Przy średnicy wynoszącej 20 milimetrów układ wytrzymuje znacznie wyższe siły osiowe niż w przypadku modelu o przekroju 16 milimetrów. Różnica ta zapobiega szkodliwym ugięciom materiału podczas gwałtownych przyspieszeń bramy lub stołu roboczego. Równie istotny pozostaje skok gwintu, ponieważ to on bezpośrednio kształtuje prędkość liniową maszyny. Skok rzędu 5 milimetrów zapewnia bardzo precyzyjne pozycjonowanie narzędzia przy niskich obrotach silnika. Z kolei zastosowanie wariantu 20-milimetrowego drastycznie podnosi wydajność, pozwalając na realizację szybkich przebiegów jałowych z prędkością dochodzącą do 10 metrów na minutę.

Kolejnym ważnym aspektem jest całkowita długość podparcia, która zmienia zachowanie osi przy wysokich prędkościach obrotowych. Dla wałka o długości 2000 milimetrów minimalna bezpieczna średnica wynosi około 33 milimetrów. Utrzymanie takich proporcji minimalizuje powstawanie wibracji oraz chroni przed niestabilnością podczas nagłych zmian kierunku. Sposób prowadzenia całego mechanizmu również odgrywa dużą rolę. Zastosowanie odpowiednich bloków łożyskujących stabilizuje profil i skutecznie tłumi rezonanse wywoływane pracą wrzeciona.

Precyzja pozycjonowania i optymalna budowa zespołu

Klasa dokładności wykonania komponentów bezpośrednio przekłada się na powtarzalność pozycjonowania. W szlifowanej klasie C5 maksymalny dopuszczalny błąd skoku wynosi zaledwie 0,023 milimetra na każde 300 milimetrów długości. Wersja walcowana w standardzie C7 toleruje już odchyłkę rzędu 0,052 milimetra. Dlatego wybór wyższej klasy C5 jest obecnie absolutnym standardem w zaawansowanych maszynach CNC przeznaczonych do trudnej obróbki aluminium i stali twardych. Ewentualny luz roboczy, który mógłby negatywnie wpływać na wyniki pracy, jest skutecznie eliminowany przez wstępne naprężanie wewnątrz układu tocznego, co gwarantuje powtarzalność ruchów z dokładnością poniżej 0,005 milimetra.

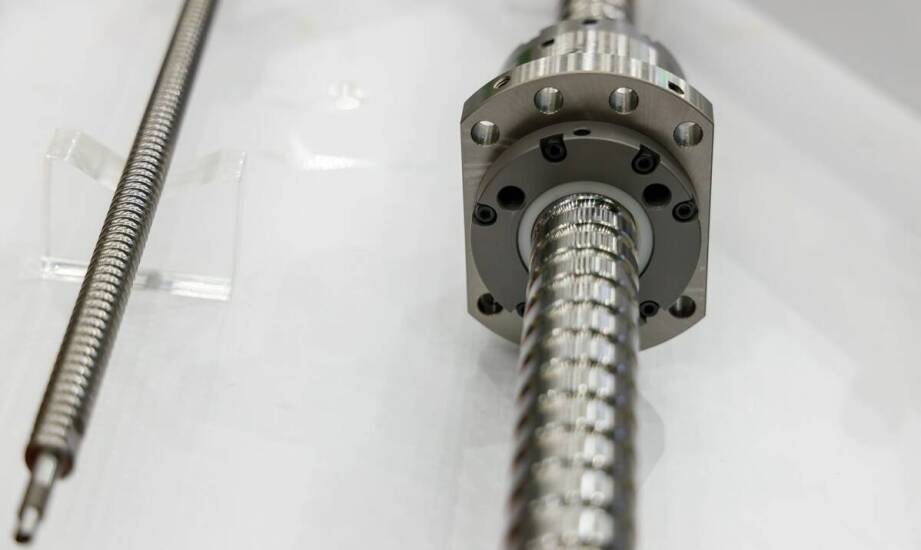

Zespół przeniesienia napędu musi płynnie przetwarzać ruch obrotowy na posuw liniowy. Za ten proces odpowiada śruba kulowa z nakrętką, wewnątrz której stalowe kulki toczą się w zamkniętych kanałach gwintu oraz przez specjalną zwrotnicę. Taka konstrukcja pozwala osiągnąć wysoką sprawność energetyczną układu, nierzadko przekraczającą 90 procent. Kompletny mechanizm wymaga też właściwego podparcia. Profesjonalne łożyskowanie wykorzystuje zazwyczaj bloki stałe serii BK oraz jednostki pływające BF, wyposażone w łożyska skośne pracujące w układzie O. Taki montaż dodatkowo kasuje szkodliwe luzy osiowe. Hurtownia NAABAAHI dostarcza tego typu komponenty techniki liniowej przedsiębiorstwom zajmującym się budową i serwisowaniem zautomatyzowanych parków maszynowych.

Analiza parametrów roboczych pozwala uniknąć najczęstszych błędów popełnianych na etapie doboru części zamiennych. Zbyt duże przewymiarowanie napędu niepotrzebnie podnosi koszty budowy maszyny i zwiększa moment inercji, co wymusza użycie silników krokowych o znacznie większej mocy. Z drugiej strony, drastyczne niedoszacowanie obciążeń dynamicznych prowadzi do przedwczesnego zużycia bieżni i nagłej awarii elementów tocznych. Skuteczna modernizacja mechaniki opiera się na całościowym spojrzeniu na projekt. Sensowny dobór wymaga dokładnej analizy całego łańcucha kinematycznego. Obejmuje on zarówno parametry sterownika, odpowiednio dobrany silnik, samą przekładnię liniową, jak i współpracujące z nią prowadnice. Tylko spójne dopasowanie tych wszystkich elementów gwarantuje wymaganą płynność i wieloletnią bezawaryjność osi w rygorystycznych zastosowaniach przemysłowych.
